Checklist nghiệm thu màn LED trước sự kiện: 10 điểm cần kiểm trước giờ diễn

Nghiệm thu màn LED trước sự kiện gồm 10 điểm cần kiểm: điểm chết, lệch màu, khe hở giữa tấm, độ sáng, tỷ lệ file nội dung, chuyển nguồn, hình trên camera, khung, điện và phương án dự phòng. Nên kiểm sau khi lắp xong và trước tổng duyệt, khi ánh sáng hội trường đã giống lúc diễn.

Nghiệm thu màn LED trước sự kiện gồm những điểm nào?

Bạn cần kiểm ba nhóm: chất lượng hình, đường tín hiệu và an toàn. Mỗi điểm trong bảng dưới chỉ mất vài phút, miễn là bạn kiểm theo thứ tự và có người bên cho thuê đứng cạnh để sửa ngay khi thấy lỗi.

Bảng này là phần kiểm cuối cùng trong quy trình thuê màn hình LED Hà Nội. Các bước trước đó gồm khảo sát, chốt kích thước và lắp đặt.

Mục 1 đến 3 là việc của kỹ thuật bên cho thuê. Mục 4 đến 7 cần người phụ trách nội dung và đạo diễn chương trình cùng xem. Mục 8 đến 10 thì ban tổ chức nên tự kiểm, vì nếu có sự cố, trách nhiệm với khách mời thuộc về ban tổ chức.

Nên nghiệm thu vào lúc nào và ai cần có mặt?

Nên chia làm hai lần. Lần đầu ngay sau khi lắp xong để bắt lỗi phần cứng. Lần hai là buổi tổng duyệt, khi đã bật đèn sân khấu, âm thanh và nối đủ các nguồn hình như lúc diễn thật.

Theo chúng tôi, lỗi phần cứng phải bắt ở lần đầu. Thay một module hay một tấm cabinet (khối tấm LED ghép thành màn) cần thời gian tháo lắp. Nếu để đến tổng duyệt mới phát hiện thì dễ bị dồn giờ. Vì vậy khi tính lịch, bạn nên chừa khoảng trống giữa lúc lắp xong và giờ đón khách. Khoảng trống cần bao lâu thì tuỳ quy mô màn, bạn có thể xem thêm bài thuê màn LED cần đặt trước bao lâu.

Những người nên có mặt ở lần tổng duyệt:

• Người phụ trách nội dung, có đủ file trình chiếu bản cuối
• Đạo diễn hoặc người điều phối chương trình
• Kỹ thuật âm thanh và ánh sáng
• Kỹ thuật màn LED của bên cho thuê
• Người quay phim, livestream (nếu có)

Một lần kiểm tốt phải có đủ người ra quyết định. Nếu chỉ có kỹ thuật hai bên với nhau, đến lúc khách hàng xem file thật mới đòi chỉnh thì mọi việc phải làm lại.

Kiểm điểm chết, lệch màu và khe hở giữa tấm thế nào?

Cách nhanh nhất là phát mẫu thử đơn sắc (test pattern) lên toàn màn. Mỗi màu xem khoảng chục giây, đứng ở hàng ghế đầu rồi lùi ra giữa phòng. Các bộ xử lý màn LED đều có sẵn mẫu thử, kỹ thuật chỉ cần bật lên. Quy trình nội bộ của một số đơn vị kỹ thuật sân khấu cũng làm đúng như vậy: thử toàn màn bằng mẫu thử trước khi phát nội dung, xem điểm chết, sơ đồ ghép tấm, độ đồng đều màu và độ sáng.

Điểm chết và điểm lệch màu

Mỗi điểm ảnh LED có 3 diode đỏ, xanh lá, xanh dương. Điểm chết (dead pixel) là chấm tắt hẳn, xảy ra khi cả 3 diode cùng hỏng. Nếu chỉ hỏng 1 diode thì điểm đó vẫn sáng nhưng sai màu. Ví dụ hỏng diode đỏ thì trên nền trắng, chấm đó ngả xanh lơ.

Nền đen giúp thấy chấm sáng lạc. Nền trắng giúp thấy chấm tắt. Các nền đỏ, xanh lá, xanh dương giúp bắt diode hỏng lẻ. Bạn phải kiểm đủ cả năm nền, vì một chấm hỏng có thể chỉ lộ ra trên một nền màu.

Vài điểm lẻ ở góc màn thường không ai thấy khi đang phát nội dung. Cả một hàng tắt, hoặc một ô vuông tối, thì thường là lỗi module hoặc lỗi cáp nối. Lỗi này phải sửa trước giờ diễn.

Màu không đều giữa các tấm

Màu và độ sáng của LED trôi dần theo thời gian sử dụng, nên các tấm cần được hiệu chỉnh (calibration). Cách phổ biến là hiệu chỉnh theo từng cabinet ở nhà máy. Hiệu chỉnh lại cả màn tại hiện trường thì tốn thời gian và hiếm khi làm được trong điều kiện cho thuê. Hệ quả thực tế là nếu một màn ghép từ các tấm thuộc nhiều lô khác nhau, trên nền xám hoặc nền một màu sẽ lộ ra những ô sáng tối lệch nhau như bàn cờ.

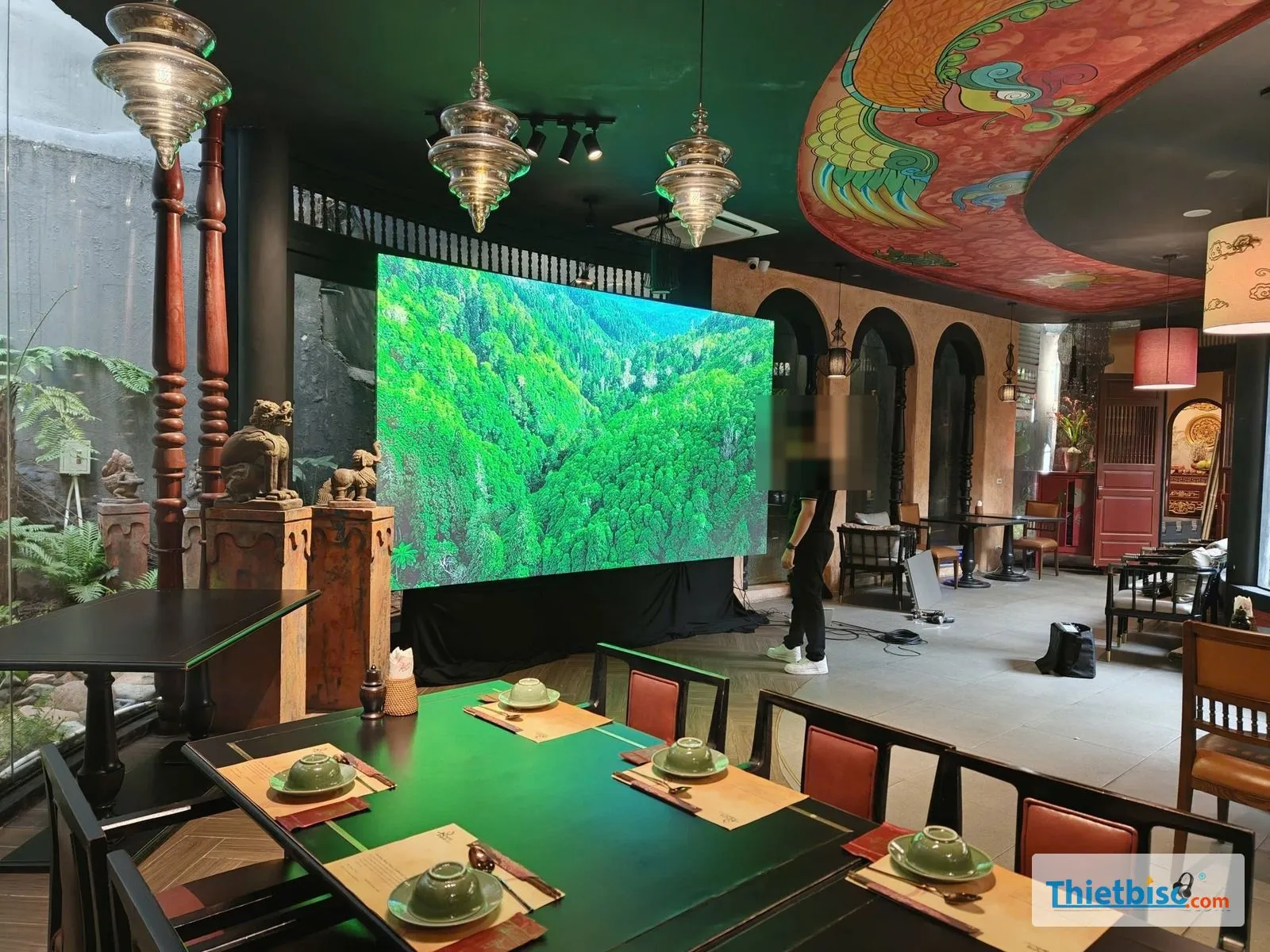

Màn LED hiển thị cảnh rừng xanh trong nhà hàng, một nhân viên đứng bên cạnh, bàn tiệc phía trước.

Ảnh trên là màn LED trong một nhà hàng, đang phát cảnh rừng xanh. Nền nhiều mảng xanh lá liền nhau như vậy rất dễ lộ tấm lệch màu, nên chúng tôi luôn soi nền xanh lá và nền xám kỹ hơn khi khách định dùng hình thiên nhiên hoặc phông nền một màu.

Bạn nên hỏi bên cho thuê ba điều. Các tấm có cùng model và cùng lô không? Có mang tấm dự phòng không? Cam kết về điểm chết và độ đồng đều màu được tính thế nào trong hợp đồng?

Khe hở và độ phẳng mặt màn

Khe ghép không đều hoặc module lệch thường do lắp không chuẩn. Khi nhìn thẳng thì khó thấy. Bạn nên đứng chéo một góc ở mép màn và nhìn dọc theo bề mặt: chỗ nào có tấm nhô ra hay thụt vào sẽ hiện thành đường kẻ sáng hoặc tối khi phát nền trắng.

Nếu sân khấu có camera quay cận hoặc khách ngồi gần màn, lỗi này càng dễ lộ.

Độ sáng màn LED bao nhiêu là vừa với hội trường?

Không có một con số cố định. Độ sáng phải chỉnh theo ánh sáng thật của phòng lúc diễn, và cách kiểm đúng là bật đủ đèn hội trường, đèn sân khấu rồi mới chỉnh. AVIXA (hiệp hội ngành nghe nhìn quốc tế) đưa ra mức tham khảo như sau.

Nguồn: AVIXA, mức khuyến nghị tham khảo, không phải tiêu chuẩn bắt buộc.

Màn LED trong nhà thường có độ sáng tối đa cao hơn mức cần dùng, kỹ thuật sẽ hạ xuống trên bộ xử lý. Lỗi hay gặp là để quá sáng. Khán giả phải nheo mắt, mặt người trong video bị cháy trắng, chữ trắng trên nền tối bị loang. Màn sáng chưa chắc đã đẹp. Nếu độ tương phản và độ đồng đều kém, tăng độ sáng chỉ làm hình bệt hơn.

Mẹo của đội kỹ thuật chúng tôi khi tổng duyệt: mở một slide có chữ nhỏ nhất của chương trình, mời một người ngồi hàng cuối đọc to. Sau đó mở một video có cận mặt người, xem màu da có tự nhiên không. Hai việc này cho kết quả sát thực tế hơn mọi con số.

Hội trường có cửa kính thì nên kiểm đúng khung giờ diễn. Ánh nắng buổi sáng và buổi chiều chiếu vào phòng khác nhau, độ sáng chỉnh lúc 8 giờ có thể không còn hợp lúc 15 giờ.

Chạy thử file nội dung đúng tỷ lệ màn ra sao?

Trước hết, bạn cần biết độ phân giải thật của màn và làm file theo đúng con số đó. Độ phân giải thật bằng số điểm ảnh của mỗi cabinet nhân với số cabinet theo chiều ngang và chiều dọc. Màn LED không theo chuẩn Full HD hay 4K như tivi.

Ví dụ một màn ghép 10 tấm ngang, 6 tấm dọc, mỗi tấm 500 × 500 mm có 128 × 128 điểm ảnh. Màn rộng 5 m, cao 3 m, độ phân giải thật là 1280 × 768, tỷ lệ 5:3. Nếu bạn mang file 16:9 tới, hình sẽ bị méo, bị cắt mép hoặc có viền đen hai bên, tuỳ cách cài bộ xử lý. Mọi việc co giãn hình đều do bộ xử lý (processor) làm. Phóng một file nhỏ lên màn lớn thì hình mềm và nhoè.

Thứ tự kiểm chúng tôi hay làm khi tổng duyệt:

1. Chiếu một lưới điểm ảnh có đánh dấu bốn viền. Bạn phải thấy đủ cả bốn viền, không mất mép nào.
2. Chiếu một hình tròn chuẩn. Hình tròn mà bị dẹt thành bầu dục là sai tỷ lệ.
3. Đặt laptop phát đúng độ phân giải của màn, hoặc ít nhất đúng tỷ lệ khung hình.
4. Chạy file thật từ đầu đến cuối, gồm cả video có tiếng, xem tiếng có ra đúng hệ thống loa không.
5. Kiểm phông chữ trên máy trình chiếu. Mang file sang máy khác rất hay bị đổi font.

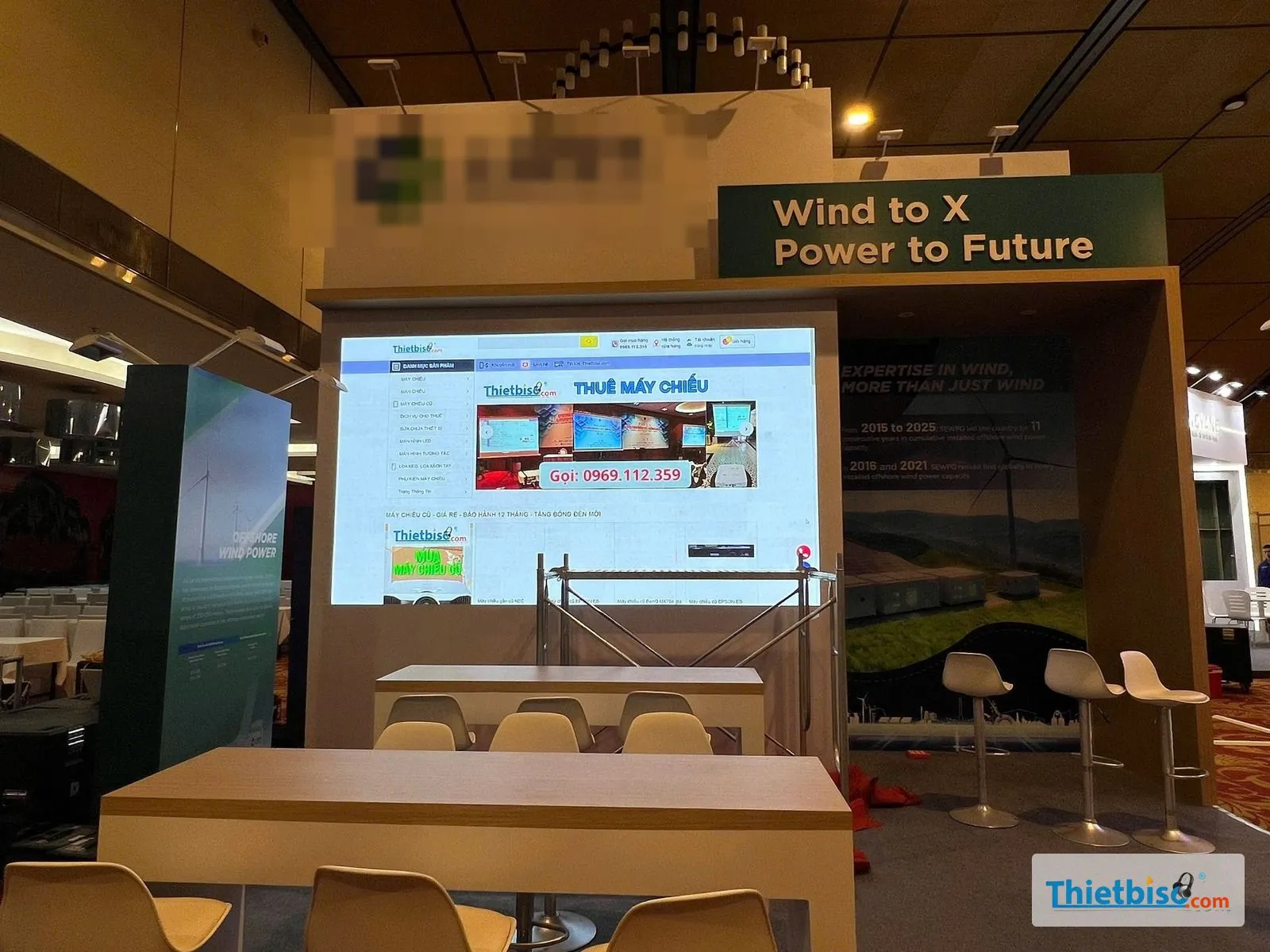

Màn LED lắp trong gian hàng triển lãm đang hiển thị trang web, trước màn có giàn giáo và bàn ghế.

Ảnh này là màn LED trong một gian hàng triển lãm, đang hiển thị nội dung trang web lấy từ máy tính. Nội dung kiểu trang web, bảng biểu có nhiều chữ nhỏ, nên khi chạy thử bạn cần đứng ở lối đi xa nhất của gian hàng để chắc rằng chữ vẫn đọc được.

Muốn bước này nhanh, bạn nên gửi trước kích thước và tỷ lệ màn cho người làm nội dung ngay khi chốt màn. Danh sách những thông tin nên gửi từ đầu có trong bài cần chuẩn bị gì khi thuê màn LED.

Chuyển nguồn laptop, camera có làm màn giật hình không?

Có thể có, tuỳ bộ xử lý và cách đấu nối. Một số bộ xử lý video có chức năng chuyển nguồn liền mạch giữa các cổng vào, có quản lý EDID (thông tin độ phân giải mà màn báo ngược về thiết bị phát) cho HDMI, DVI và có cổng SDI cho camera. Máy nào có chèn khung hình đen khi chuyển hay không thì phải xem tài liệu của từng model hoặc thử thực tế.

Theo chúng tôi, thử thực tế là cách duy nhất đáng tin. Hãy chuyển qua lại đúng theo kịch bản chương trình: từ laptop slide sang laptop video, sang camera sân khấu, rồi quay lại. Mỗi lần chuyển, để ý ba lỗi:

• Màn đen vài giây, laptop nhấp nháy rồi tự đổi độ phân giải. Thường do EDID chưa được khoá cố định.
• Laptop chuyển từ chế độ nhân bản màn hình sang mở rộng màn hình, khiến người trình bày mất slide. Lỗi này nên chỉnh trước trên chính máy sẽ dùng.
• Hình camera trễ so với tiếng. Tuỳ thiết bị trung gian, kỹ thuật âm thanh có thể cần chỉnh độ trễ.

Laptop của diễn giả mang tới vào phút chót là nguồn rủi ro lớn nhất. Cổng ra mỗi máy một khác (HDMI, USB-C, Mini DisplayPort). Nếu không chắc, bạn nên đề nghị chép file sang máy trình chiếu chung đã được thử trước.

Màn có lên hình đẹp trên camera và livestream không?

Muốn biết thì phải quay thử, đúng máy quay và đúng mức độ sáng sẽ dùng khi diễn. Lỗi hay gặp là vằn sọc ngang hoặc nhấp nháy trên camera, trong khi mắt thường nhìn màn vẫn bình thường.

Lỗi này liên quan đến tần số làm tươi (refresh rate), tức số lần màn vẽ lại hình mỗi giây. Trên thông số của màn LED cho thuê thường thấy các mức 3840 Hz hoặc 7680 Hz. Màn có tần số cao thì camera ít bắt vằn hơn. Ở một số hệ, khi hạ độ sáng xuống dưới mức tối đa, tần số làm tươi thực tế cũng giảm theo, tuỳ card nhận và cách cài. Vì vậy chỉnh xong độ sáng ở mục trên rồi mới quay thử.

Khi thử, người quay nên lia máy nhanh qua màn, quay cận chữ, và thử cả tốc độ màn trập sẽ dùng. Nếu có livestream, xem trên màn hình điều khiển của bàn dựng chứ không chỉ nhìn kính ngắm. Nếu thấy vằn, kỹ thuật hai bên phối hợp chỉnh tốc độ màn trập trên camera hoặc thông số trên bộ xử lý. Cách nào hiệu quả thì tuỳ thiết bị cụ thể.

Khung, điện và tiếp địa cần kiểm những gì?

Khung phải cân, thẳng đứng và không rung lắc khi lay nhẹ. Màn phải có nguồn điện riêng, có tiếp địa, dây đi trên sàn phải được che hoặc dán. Phần này ít ai để ý vì không liên quan đến hình ảnh, nhưng nếu xảy ra sự cố thì hậu quả nặng nhất.

Khung và chân đế

Khung đặt dưới đất (ground support) là phần chịu lực của cả màn. Quy trình an toàn của ngành sân khấu yêu cầu tính tải trước khi lắp, không vượt tải định mức, có đối trọng hoặc chân chống, khung phải cân và thẳng, thấy rung lắc thì dừng việc. Xếp màn từ dưới đất lên thì lắp nhanh hơn, chỉ cần sàn phẳng. Treo màn trên cao thì cần điểm treo đã xác nhận được tải và thợ treo có chuyên môn. Ở những hội trường không rõ trần chịu được bao nhiêu, chúng tôi thường đề xuất phương án chân đế thay vì treo.

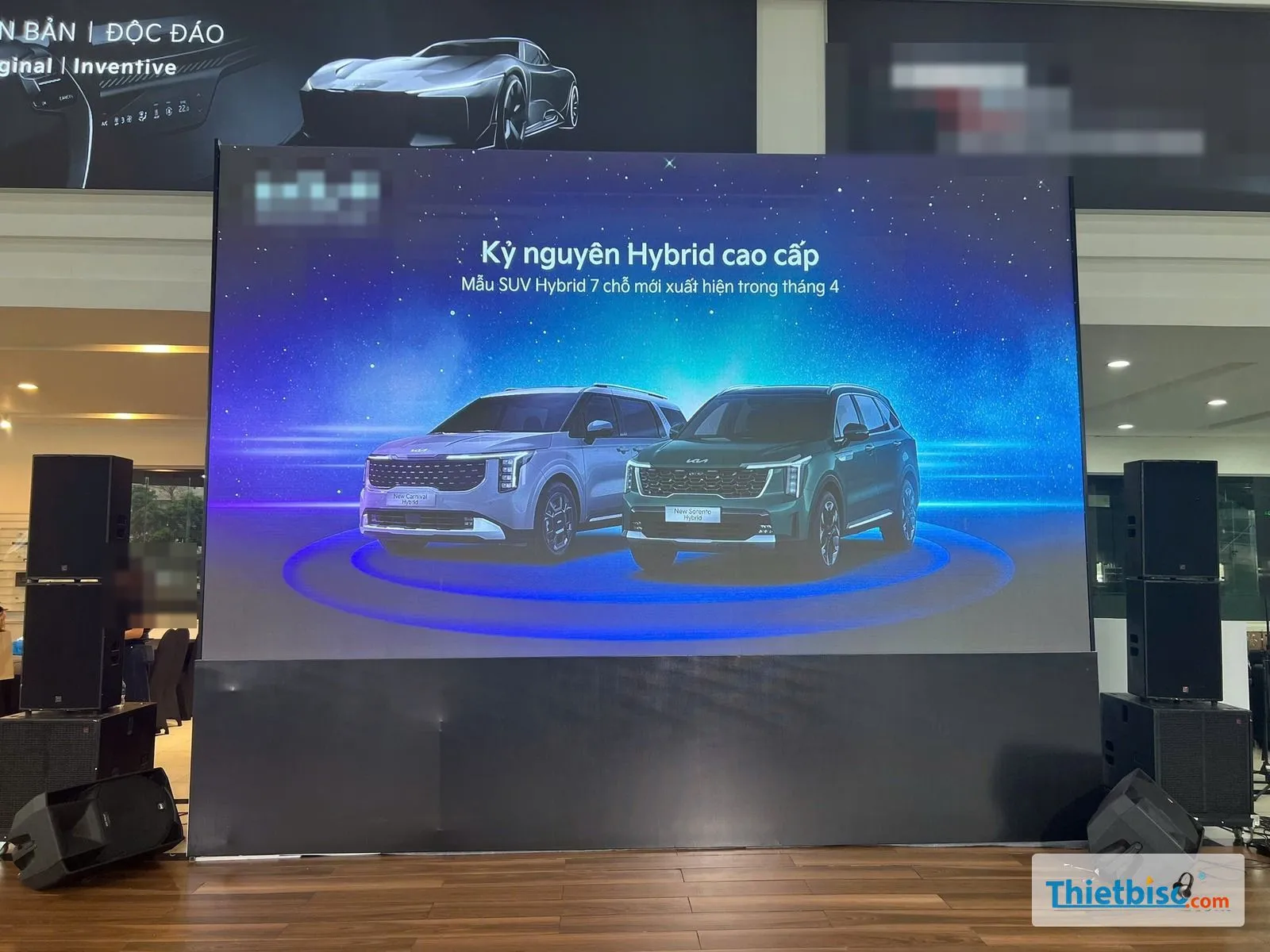

Màn LED lớn trên đế đen, hai bên là cột loa và loa monitor đặt nghiêng, nền là khu showroom.

Ảnh trên là một màn LED lớn đặt trên đế đen, hai bên là cột loa, phía trước có loa monitor đặt nghiêng. Kiểu bố trí này cần kiểm cả lối đi dây từ tủ điều khiển tới màn và loa: dây tín hiệu, dây nguồn của màn và dây loa không nên bó chung một đường, và mọi đoạn dây cắt ngang lối đi phải được dán hoặc che lại.

Điện và tiếp địa

Khi đi hiện trường, chúng tôi luôn kiểm những điều sau:

• Màn LED có mạch điện riêng, còn dư công suất so với mức tiêu thụ của màn.
• Vỏ khung và tủ điều khiển được nối đất. Ở Việt Nam, yêu cầu nối đất cho thiết bị điện có trong TCVN 4756:1989. Đo điện trở nối đất là việc của thợ điện có dụng cụ, ban tổ chức chỉ cần hỏi đã đo chưa.
• Nguồn âm thanh tách khỏi nguồn màn LED. Theo kinh nghiệm của chúng tôi, dùng chung nguồn dễ gây ù rè loa.
• Tủ xử lý và mặt sau màn có chỗ thông gió, không bị phông vải che kín.
• Có phương án khi mất điện lưới (UPS cho bộ xử lý và laptop, máy phát cho sự kiện ngoài trời). Mức nào là đủ thì tuỳ quy mô sự kiện.

Mất tín hiệu giữa chương trình thì xử lý thế nào?

Cần có dự phòng ở cả ba tầng: nguồn phát, đường tín hiệu và phần cứng màn. Và phải rút thử ngay trong buổi nghiệm thu, đừng chỉ nghe bên cho thuê nói là có.

Ở tầng nguồn phát, nên có laptop thứ hai chạy song song cùng file, cùng thứ tự slide. Thêm một bản file trên USB để thay nhanh.

Ở tầng tín hiệu, nhiều hệ điều khiển LED cho phép chạy hai hộp phát (một chính, một phụ), hoặc đi dây mạng theo vòng giữa các card nhận. Khi đứt một đoạn dây, màn vẫn hiển thị nhờ tín hiệu đi theo chiều còn lại. Hệ cụ thể có hỗ trợ hay không thì tuỳ model card. Cách thử đơn giản: rút một dây ra của hộp phát chính, xem màn có giữ hình không.

Ở tầng phần cứng, bên cho thuê nên mang theo module và cabinet dự phòng, cùng bộ dụng cụ thay nóng.

Ngoài ra, bạn nên chuẩn bị sẵn một slide logo hoặc màn đen để chuyển sang ngay khi có sự cố. Lúc đó khán giả thấy logo thay vì thấy màn hình máy tính hiện thông báo lỗi. Người bấm cần biết phím tắt đen màn trên bộ xử lý hoặc trên phần mềm trình chiếu.

Biên bản nghiệm thu nên ghi những gì?

Biên bản nên ghi kết quả từng mục trong bảng 10 điểm, lỗi đã thấy, việc đã sửa và việc còn lại kèm người chịu trách nhiệm. Một trang giấy là đủ, miễn là hai bên cùng ký trước tổng duyệt.

Nên có thêm:

• Kích thước màn, độ phân giải thật, tỷ lệ khung hình
• Mức độ sáng đã chốt
• Danh sách nguồn vào và cổng tương ứng
• Thiết bị dự phòng có tại hiện trường
• Số điện thoại kỹ thuật trực trong suốt chương trình

Biên bản này cũng là căn cứ khi kết thúc hợp đồng, nhất là khi phát sinh tranh luận về lỗi màn. Các bước trước và sau nghiệm thu được trình bày đầy đủ trong bài quy trình thuê màn LED tại Hà Nội.

Câu hỏi thường gặp

Màn LED có vài điểm chết thì có phải đổi tấm không?

Không nhất thiết. Vài điểm lẻ ở rìa màn thường không ảnh hưởng. Cả một hàng tắt, một ô tối hoặc điểm chết nằm ở giữa màn, chỗ đặt logo hay chữ chính, thì nên yêu cầu thay module trước giờ diễn.

Kiểm tra màn LED trước giờ diễn mất bao lâu?

Riêng 10 điểm trong bảng, nếu làm theo thứ tự và đủ người thì không mất nhiều thời gian. Phần lâu nhất thường là sửa file nội dung sai tỷ lệ. Vì vậy nên chốt kích thước màn với người làm nội dung từ sớm.

Có nên tổng duyệt màn LED vào ban ngày cho sự kiện buổi tối không?

Chỉ nên kiểm phần cứng vào ban ngày. Độ sáng và màu thì phải chỉnh lại trong điều kiện ánh sáng buổi tối, với đèn sân khấu đã bật, vì cảm nhận độ sáng khác hẳn.

Không có camera thì có cần kiểm tần số làm tươi không?

Vẫn nên quay thử bằng điện thoại. Khách mời gần như chắc chắn sẽ chụp và quay. Màn bị vằn trên ảnh của họ cũng ảnh hưởng tới hình ảnh sự kiện.

Ban tổ chức không rành kỹ thuật thì nghiệm thu thế nào?

Cứ đi theo bảng 10 điểm và yêu cầu kỹ thuật bên cho thuê làm từng thao tác trước mặt bạn, ví dụ bật nền màu, rút thử dây. Bạn chỉ cần nhìn kết quả và ghi vào biên bản.
