Màn LED ngoài trời gặp mưa có sao không? Hiểu đúng IP65 và cách xử lý khi dông

Màn LED ngoài trời đạt chuẩn IP65 chịu được mưa thường, kể cả mưa tạt từ mọi hướng, nên gặp mưa vẫn chạy bình thường. Rủi ro nằm ở chỗ khác: mặt sau màn kín kém hơn mặt trước, bộ xử lý và tủ điện không chống nước, còn dông kèm gió giật và sét thì bắt buộc phải tắt màn.

Nói ngắn gọn, mưa ít khi làm hỏng tấm LED ngoài trời đúng chuẩn. Màn thường gặp sự cố vì phần còn lại của hệ thống không được che chắn, hoặc vì vẫn để màn chạy khi dông đã đến. Bài này giải thích từng phần để bạn hỏi đúng câu khi thuê màn hình LED ngoài trời Hà Nội cho sự kiện mùa mưa.

IP65 trên màn LED chịu được gì và không chịu được gì?

IP65 chịu được bụi và tia nước phun từ mọi hướng. IP65 không chịu được ngâm nước, cũng không được thử với áp lực nước mạnh.

Mã IP (Ingress Protection) theo chuẩn IEC 60529 gồm hai chữ số. Chữ số đầu là mức chống bụi và vật rắn, từ 0 đến 6. Chữ số sau là mức chống nước. Số 6 ở vị trí đầu nghĩa là kín bụi hoàn toàn. Số 5 ở vị trí sau nghĩa là chịu được tia nước phun.

Bài thử tia nước của IPX5 dùng vòi đường kính 6,3 mm, lưu lượng khoảng 12,5 lít/phút, phun từ khoảng 3 m vào thiết bị theo mọi hướng. Mưa to bình thường, kể cả mưa bị gió thổi xiên, vẫn nằm trong mức này. IP66 nặng hơn hẳn: vòi 12,5 mm, khoảng 100 lít/phút, tức lưu lượng gấp khoảng 8 lần IP65 (theo L-com và phòng thử nghiệm DLS).

Nhiều người hiểu nhầm rằng "chống nước" thì để nước ngập cũng được. IP65 và IP66 không bao gồm ngâm nước. Ngâm nước là bài thử riêng của IPX7, ví dụ IP67 tương ứng ngâm sâu 1 m trong 30 phút. Vì vậy màn LED dựng ở chỗ trũng, nước đọng dưới chân khung hoặc dây cáp nằm trong vũng là đã ra ngoài phạm vi mà IP65 bảo vệ.

Mặt sau màn LED mới là chỗ dễ vào nước

Với màn ngoài trời, mặt trước gần như không phải lo. Chỗ cần để ý là mặt sau, nơi đặt bộ nguồn, card nhận tín hiệu và khe thoát nhiệt.

Nhiều cabinet ngoài trời ghi thông số kiểu IP65/IP54: mặt trước IP65, mặt sau IP54. Mặt sau được làm kín kém hơn có chủ đích, để tản nhiệt và tránh hơi nước đọng bên trong. Trong điều kiện thường thì không sao. Khi mưa dông kèm gió giật, nước bị thổi ngang và có thể hắt thẳng vào mặt sau màn, đúng chỗ có nguồn điện.

Theo chúng tôi, khi xem bảng thông số mà chỉ thấy ghi một con số "IP65", bạn nên hỏi lại là IP65 cho mặt nào, vì con số đó gần như luôn nói về mặt trước. Nếu sân khấu quay lưng về hướng gió hoặc mặt sau màn để trống không có vách, hãy tính thêm phương án che mặt sau.

Đầu nối cũng là chi tiết hay bị bỏ qua. Các dòng panel ngoài trời đạt IP65 dùng đầu nối kín nước riêng. Ví dụ panel Chauvet F4XIP dùng Seetronic powerKON IP65 cho nguồn và etherKON IP65 cho tín hiệu, vỏ nhôm đúc. Một tấm IP65 mà cắm dây nguồn loại thường, đầu nối hở, thì độ kín của cả hệ thống chỉ bằng đúng cái đầu nối đó.

Module trong nhà và ngoài trời khác nhau ở đâu?

Module trong nhà không có lớp chống nước và không được thiết kế để chịu mưa, nắng gắt hay độ ẩm cao. Không nên mang màn LED trong nhà ra ngoài trời, kể cả khi đã có mái che.

Hàng trong nhà và ngoài trời không phải cùng một sản phẩm dán nhãn khác nhau. Module ngoài trời có keo phủ hoặc gioăng kín ở mặt bóng LED, vỏ cabinet kín, nguồn chịu ẩm và độ sáng cao hơn nhiều để nhìn rõ dưới nắng. Module trong nhà thường dày điểm ảnh hơn (khoảng cách điểm ảnh nhỏ, hình mịn khi nhìn gần), độ sáng vừa đủ cho phòng kín, mặt sau để hở cho dễ tản nhiệt và bảo trì. Phần độ sáng chúng tôi đã phân tích riêng trong bài màn LED ngoài trời cần độ sáng bao nhiêu nits.

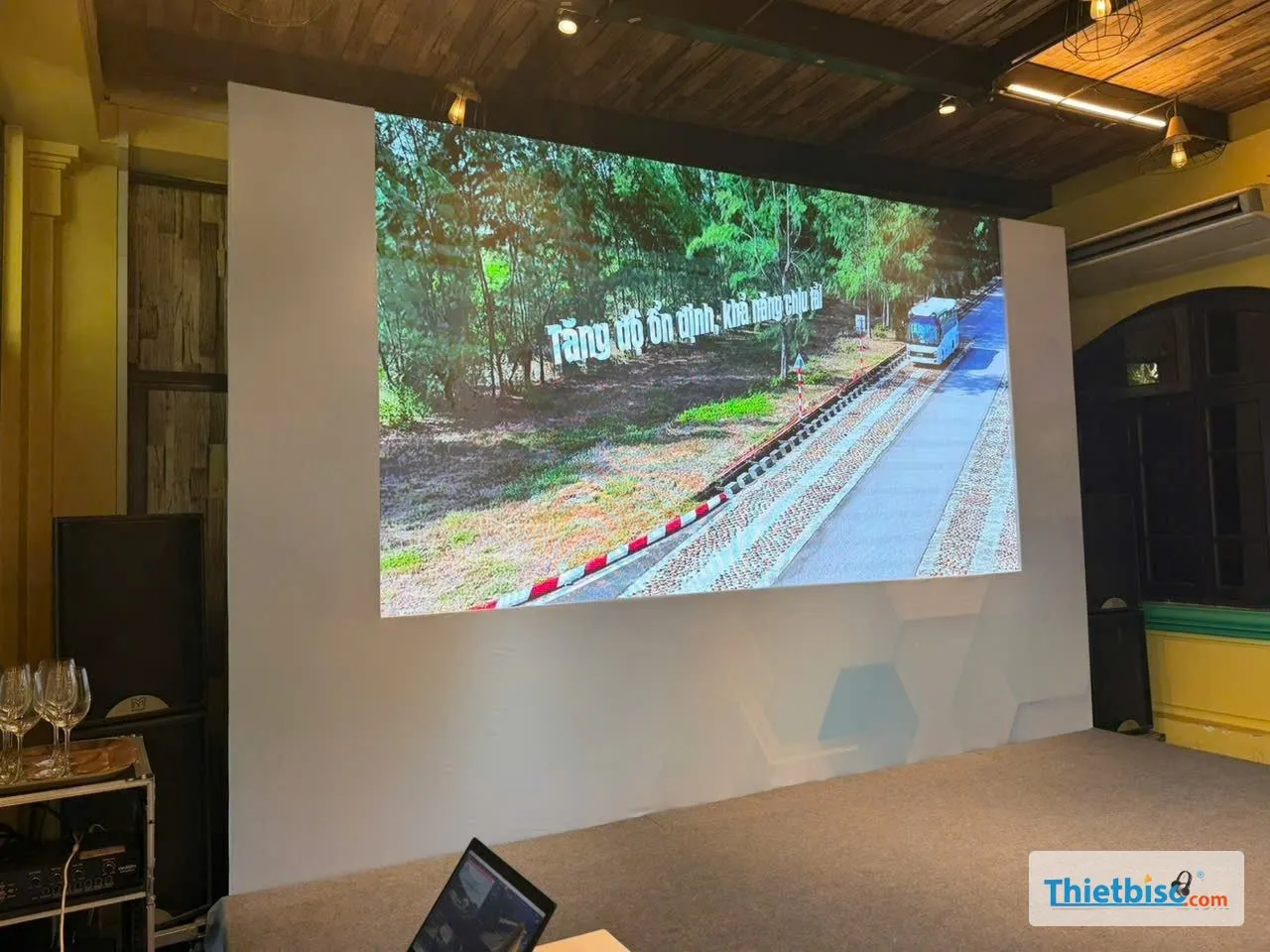

Màn LED trong nhà hiển thị hình ảnh xe bus, hai bên có loa đứng, sân khấu trải thảm.

Ảnh trên là màn LED Indoor P2.97 lắp trên sân khấu trải thảm trong nhà, hai bên đặt loa đứng. Loại màn này cho hình rất nét khi khán giả ngồi gần, nhưng chỉ phù hợp với không gian kín và khô.

Một sai lầm hay gặp là dựng màn trong nhà dưới mái bạt ở sân, sảnh hở hoặc hiên khách sạn với suy nghĩ "có mái rồi thì không ướt". Mái che chặn được mưa rơi thẳng, nhưng không chặn được mưa tạt, hơi ẩm và nước bắn từ mặt đất lên. Hơi nước đọng trên bo mạch của module trong nhà có thể gây chập từng mảng điểm ảnh, lỗi này đôi khi chỉ lộ ra sau vài ngày. Nếu sự kiện ở sảnh mở hoặc sân có mái, theo chúng tôi vẫn nên dùng màn ngoài trời, vì chi phí sửa module hỏng ẩm thường lớn hơn khoản chênh lệch giữa hai loại.

Phần nào của hệ thống LED cần che riêng khi trời mưa?

Tấm LED ngoài trời có thể để ngoài mưa, nhưng bộ xử lý video, laptop, tủ điện, ổ cắm và các điểm nối dây thì phải che riêng. Đây là những thiết bị gần như không có khả năng chống nước.

Một hệ thống màn LED sự kiện gồm nhiều phần hơn bạn nhìn thấy trên sân khấu. Đằng sau còn có bộ xử lý hình ảnh (thiết bị nhận tín hiệu từ máy tính rồi chia ra cho từng cabinet), bộ gửi tín hiệu, laptop điều khiển, tủ điện tổng, cầu dao và các đoạn nối dây kéo dài. Màn đạt IP65 không có nghĩa các thiết bị này cũng đạt IP65.

Danh sách cần che chắn khi dựng màn ngoài trời mùa mưa:

1. Bàn điều khiển (bộ xử lý, laptop, bộ gửi tín hiệu): đặt trong lều kín ba mặt hoặc thùng máy có nắp, không đặt ở chỗ hở chỉ có ô che.
2. Tủ điện và cầu dao: kê cao khỏi mặt đất, có mái che riêng, cửa tủ quay về phía khuất gió.
3. Điểm nối dây nguồn kéo dài: không để nằm trên nền đất hay chỗ trũng; nếu bắt buộc đi qua mặt đất thì nâng lên bằng giá kê hoặc bọc hộp nối kín.
4. Đầu nối tín hiệu ở mặt sau màn: kiểm tra đã khoá chặt, nắp chụp còn nguyên.
5. Mặt sau màn: nếu không có vách hậu, cân nhắc quây bạt cách khe tản nhiệt một khoảng, không áp sát làm bít đường thoát nhiệt.

Cầu dao chống giật khi trời ướt

Thiết bị điện ngoài trời khi mưa cần đi qua cầu dao chống dòng rò (RCD, dân kỹ thuật hay gọi là ELCB hoặc RCCB) loại 30 mA. Thiết bị này ngắt điện khi dòng điện chạy qua dây pha và dây trung tính lệch nhau đến ngưỡng, tức là có dòng rò ra ngoài, ví dụ rò qua nước hoặc qua người. Mức 30 mA được dùng để bảo vệ người, còn mức 300 mA chủ yếu để chống cháy. Nhiều nước, ví dụ Anh theo chuẩn BS 7671, yêu cầu RCD 30 mA cho thiết bị di động dùng ngoài trời. Ở Việt Nam bạn nên coi đây là thông lệ an toàn tối thiểu, không phải tuỳ chọn.

Mái che màn LED: che đúng chỗ

Mái che trên đỉnh màn giúp giảm lượng nước chảy dọc mặt màn và bớt nước hắt vào mặt sau, nhưng mái che làm tăng tải gió đáng kể. Một tấm bạt căng phía trên hoặc phía sau màn hoạt động như cánh buồm. Theo chúng tôi, với màn ngoài trời đúng chuẩn, nên ưu tiên che bàn điều khiển, tủ điện và mặt sau màn trước, còn mái che trên đỉnh màn chỉ dựng khi khung đã được tính tải cho cả phần bạt.

Mưa dông mùa hè Hà Nội: khi nào phải tắt màn?

Mưa thường thì màn ngoài trời vẫn chạy. Khi có sấm sét, gió giật mạnh hoặc nước bắt đầu đọng quanh tủ điện và dây nguồn thì phải tắt màn, ngắt điện và đưa người ra khỏi khu vực sân khấu.

Hà Nội mùa hè hay có dông vào chiều tối: trời đang nắng, chỉ khoảng nửa giờ sau đã có gió giật, sét và mưa rất to. Trung tâm Dự báo Khí tượng Thủy văn Quốc gia thường phát cảnh báo dông, lốc, sét, gió giật cho 3 giờ tới, dựa trên ảnh vệ tinh, radar và số liệu định vị sét. Lốc, sét, mưa đá được xếp rủi ro thiên tai cấp 1. Ngày diễn ra sự kiện ngoài trời, người phụ trách nên theo dõi các bản tin cảnh báo này từ trưa, không đợi nhìn trời.

Nguy hiểm lớn nhất khi dông không phải là nước. Đó là gió và sét. Màn LED lớn cùng khung giàn là một mặt phẳng hứng gió, băng rôn treo kèm càng làm tải gió tăng. Khung sân khấu kim loại dựng cao cũng là điểm dễ bị sét đánh. Một hướng dẫn an toàn sân khấu ngoài trời (TSE Entertainment) đưa ra ngưỡng tham khảo: bắt đầu giảm tải, hạ bớt vật treo khi gió khoảng 40–48 km/h, sơ tán khi gió khoảng 64–80 km/h. Đây không phải tiêu chuẩn chính thức, mức an toàn thực tế còn tuỳ kết cấu khung và cách neo.

Với sét, cơ quan khí tượng Mỹ (NWS) khuyến nghị: nghe thấy sấm là phải vào chỗ trú an toàn ngay, chờ đủ 30 phút sau tiếng sấm hoặc tia chớp cuối cùng mới quay lại. Lều bạt và mái che tạm không được coi là chỗ trú an toàn.

Kịch bản dự phòng khi mưa lớn nên chuẩn bị thế nào?

Kịch bản dự phòng cần chốt từ trước sự kiện: ai có quyền dừng màn, dừng ở ngưỡng nào, ngắt điện theo thứ tự nào, và chương trình chạy tiếp ra sao nếu màn tắt.

Lỗi hay gặp nhất là mọi người đều thấy trời xấu nhưng không ai dám quyết dừng, vì ngại ảnh hưởng chương trình. Đến lúc gió giật thì đã muộn. Vì vậy, theo chúng tôi, phần quan trọng nhất của kịch bản không nằm ở thiết bị mà nằm ở việc chỉ định trước một người có quyền dừng chương trình, và ngưỡng dừng được ban tổ chức đồng ý từ trước.

Trình tự chuẩn bị gợi ý:

1. Trước ngày sự kiện: thống nhất với ban tổ chức ngưỡng tắt màn (có sấm sét, gió giật, nước đọng gần điện), người có quyền quyết định và người trực tủ điện.
2. Khi khảo sát mặt bằng: chọn chỗ đặt màn và tủ điện không trũng, xem hướng gió chính, xem mặt sau màn có vách che hay không.
3. Khi dựng: neo hoặc đối trọng khung theo tính toán tải gió, đầu nối nguồn và tín hiệu khoá chặt, tủ điện kê cao có mái che, dùng cầu dao chống dòng rò 30 mA.
4. Ngày diễn ra: theo dõi cảnh báo dông 3 giờ tới, kiểm tra lại che chắn trước giờ khai mạc.
5. Khi phải dừng: ngắt điện từ tủ tổng, không rút từng dây khi tay hoặc nền đang ướt, giải toả khu vực trước và sau màn.
6. Sau mưa: chờ đủ 30 phút kể từ tiếng sấm cuối, kiểm tra tủ điện và điểm nối khô ráo, bật thử từng nhánh rồi mới chạy lại nội dung.

Về nội dung, nên chuẩn bị sẵn phương án chương trình vẫn chạy khi không có màn, ví dụ MC đọc phần giới thiệu thay cho video, hoặc dời tiết mục cần hình ảnh xuống sau. Nếu sự kiện có thể dời vào trong nhà, hãy hỏi trước khả năng đổi sang màn trong nhà và thời gian cần để chuyển.

Cần hỏi đơn vị cho thuê những gì trước khi ký?

Bạn nên hỏi rõ cấp IP từng mặt của cabinet, loại đầu nối, cách che bàn điều khiển và tủ điện, và ai chịu trách nhiệm quyết định tắt màn khi thời tiết xấu.

Những câu cụ thể nên hỏi:

• Màn là module ngoài trời hay trong nhà? Mặt trước và mặt sau đạt IP bao nhiêu?
• Đầu nối nguồn và tín hiệu có phải loại kín nước không?
• Bàn điều khiển và tủ điện được che bằng gì? Tủ điện có cầu dao chống dòng rò 30 mA không?
• Khung giàn đã tính tải gió chưa, có treo thêm băng rôn hoặc bạt không?
• Kỹ thuật viên có trực suốt chương trình không, và quy trình tắt màn khi dông như thế nào?
• Nếu phải dừng hoặc hoãn vì thời tiết, điều khoản hợp đồng xử lý ra sao?

Câu cuối thường bị bỏ qua nhưng rất nên hỏi, vì mỗi đơn vị xử lý một khác, tuỳ hợp đồng. Các yếu tố ảnh hưởng chi phí như loại module, diện tích, số ngày, phương án che chắn được nói rõ tại trang giá thuê màn LED ngoài trời Hà Nội. Nếu bạn còn đang cân nhắc chọn loại màn, kích thước và vị trí đặt, hãy đọc thêm hướng dẫn chung về thuê màn LED ngoài trời tại Hà Nội.

Câu hỏi thường gặp

Màn LED ngoài trời IP65 có để ngoài mưa qua đêm được không?

Về mặt chống nước, tấm LED IP65 chịu được mưa. Tuy vậy, khi không chạy chương trình, nên tắt nguồn, che bàn điều khiển và tủ điện, kiểm tra không có nước đọng quanh chân khung và dây cáp. Nếu đêm có dự báo dông, gió giật thì nên hạ bớt vật treo và cân nhắc hạ màn.

Màn LED trong nhà có dùng ngoài trời có mái che được không?

Không nên. Mái che không chặn được mưa tạt và hơi ẩm, trong khi module trong nhà không có lớp chống nước. Sảnh mở hoặc sân có mái vẫn nên dùng màn ngoài trời.

IP65 và IP66 khác nhau thế nào?

Cả hai đều kín bụi. IP65 chịu tia nước phun, IP66 chịu tia nước mạnh với lưu lượng lớn hơn khoảng 8 lần. Cả hai đều không bao gồm ngâm nước.

Đang chạy màn thì trời mưa to, có cần tắt ngay không?

Mưa to không kèm sấm sét, gió giật thì màn ngoài trời vẫn chạy được, nhưng kỹ thuật viên cần kiểm tra mặt sau màn và khu vực điện. Có sấm, chớp, gió giật hoặc nước đọng gần tủ điện thì phải tắt và ngắt điện.

Sau khi tắt màn vì dông, bao lâu thì bật lại được?

Theo khuyến nghị an toàn sét của NWS, chờ ít nhất 30 phút sau tiếng sấm hoặc tia chớp cuối cùng. Sau đó kiểm tra tủ điện, điểm nối khô ráo rồi bật lại từng nhánh.

Nguồn tham khảo

• L-com: so sánh IP65, IP66 và IP67 về khả năng chống nước
• DLS EMC: thử nghiệm IPX5 và IPX6 với tia nước
• Adorama: thông số panel Chauvet F4XIP IP65 ngoài trời
• LSi Online: panel Chauvet cho màn hình chống thời tiết
• PRG: cố định màn hình trước gió
• TSE Entertainment: rủi ro an toàn sân khấu ngoài trời
